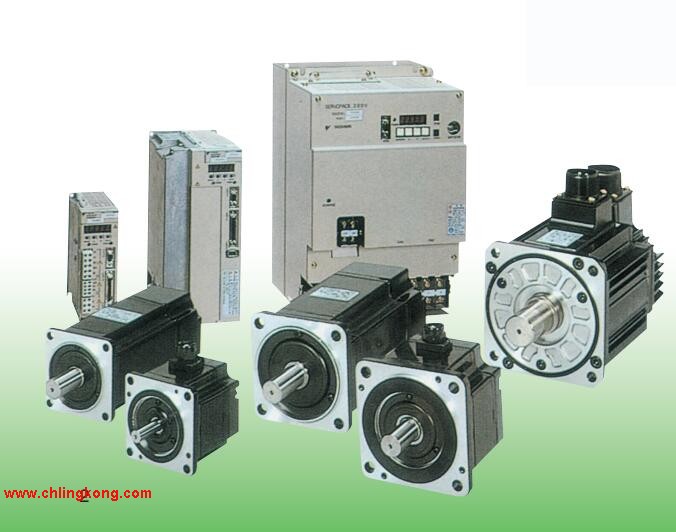

Σ-v系列伺服單元SGDV型。
最大適用電機容量：11kw。
電源電壓：三相AC200V。
設計順序：B型。
接口：模擬量電壓、脈沖序列指令型（旋轉型伺服電機用）SGMPH-04AAA6S。
選配（硬件）：擱架安裝型+涂漆處理。
以最新技術追求使用便利性。
采用新免調整功能，無需調整。
還強化了抑振功能，可有效抑制負載波動。
大幅度縮短了設定時間SGMPH-04AAA6S
運用工程工具 SigmaWin+ 的設定向?qū)Чδ芎团渚€確認功能，
可以看著畫面簡單地完成起動SGMPH-04AAA6S。
實現了 1kHz 以上的高響應性。
裝備有新型高級自動調諧功能。
通過該模型追蹤控制，縮短了定位時間，
并通過抑振功能，輕松實現了平滑的機械控制SGMPH-04AAA6S。伺服電機SGMPH型（轉速：3000r/min）。
功率：0.2kw。
電源電壓：單相AC200V。
串行編碼器：16位相對值。
設計順序：A。
軸端：直軸帶鍵帶螺孔。
選購件：帶DC90V制動。
偏平系列：需在狹小空間安裝伺服電機時。
靈活適應用戶系統。
為了您能構筑最佳的系統，以充實的產品系列支持您。
產品有單相100V、單相200V、三相200V，
并有適用于絕對值碼盤，帶制動、帶減速機的各種電機原裝安川SGMPH-04AAA6S。
進而，因其符合國際標準，在世界范圍均可放心使用。
平滑運轉，有極季速度觀測控制，
使電機的速度波動大幅度減低，低速下亦可平滑運轉。直驅伺服電機SGMCS小容量型。
額定轉矩：10N·m。
伺服電機外徑尺寸：175mm。
串行編碼器：20位絕對值型（1圈內的絕對值型）（標準）原裝安川SGMPH-04AAA6S。
設計順序：伺服電機外徑尺寸記號為B、C、D的機型。
法蘭規格：C face，反向負載側。
選配規格：不帶選配。
在不帶減速機的狀態下直接驅動負載
可實現從低速至高速的強力平滑運行
（瞬時最大轉矩∶6～600N·m，最高轉速∶250～500r/min）。
利用20 位高分辨率編碼器，可進行高精度的分度原裝安川SGMPH-04AAA6S。
采用中空構造，便于接線、配管。
用途示例：
半導體制造設備。
液晶電路板制造設備。
各種檢查、試驗設備。
電子零件封裝機。
IC信息處理器。
IC檢查設備。
各種自動化機械。
機器人。
小容量額定值和規格：
額定時間∶連續。
振動等級∶V15。
絕緣電阻∶DC500V，10MΩ以上。
使用環境溫度∶0～40°C。
勵磁方式∶永磁式。
安裝方式∶法蘭式。
耐熱等級∶A。
絕緣耐壓∶AC1500V 1分鐘。
保護方式∶全封閉自冷式IP42（輸出軸旋轉部間隙除外）。
使用環境濕度∶20～80%（不得結露）。
連接方式∶直接連接。
旋轉方向∶正轉指令下從負載側看時為逆時針方向（CCW）旋轉。裝備DeviceNet通信功能型伺服單元（伺服控制電源驅動型）（套件型號）
最大適用電機容量：3.0kw。
電源電壓：三相AC400V。
接口：指令選配安裝型（直線伺服電機用）。
選配（硬件）：涂漆處理。
選配（軟件）：標準。
選配（參數）：標準。
選配模塊：DeviceNet模塊（伺服控制電源驅動型）。
依據開放式現場網絡 DeviceNet 的通信規格。
用裝配了 DeviceNet 的上位控制器和 v的組合可以簡單地實行運動控制。
可以利用市售的豐富的 DeviceNet 支持軟件。
可用上位控制器管理伺服信息。
通過網絡從上位控制器監視伺服驅動器的運行狀況、警報信息。
用上上位控制器來管理伺服信息，從而提高了維護性（短縮調試時間，提提高維護作業效率）伺服電機同同步伺服馬達。
節省接線，降低了成本并提高了可靠性。
由于上位控制器和伺服單元之間的通過通信網網絡來連接，因此大幅度節省了接線。
內置豐富的定位功能。
可從上位控制器（ PLCC 或電腦）簡單地進行各種定位動作伺服電機同步。
配備有單純定位、原點復歸、連續旋轉動作、連續旋轉動作的定位、程序運行等豐富的定位功能。
SGMPH-04AAA6S操作手冊/說明書/選型樣本下載地址: /searchDownload.html?Search=SGMPH-04AAA6S&select=5
